Mit einem Aussendurchmesser von 90mm
Das OPTIGRIP® Schnellwechselsystem MEDIUM 90 ist für sämtliche Robotertypen einsetzbar.
Es dient zum Greifer-Schnellwechsel an Robotern und vereint vier Funktionen in einer Kupplung.

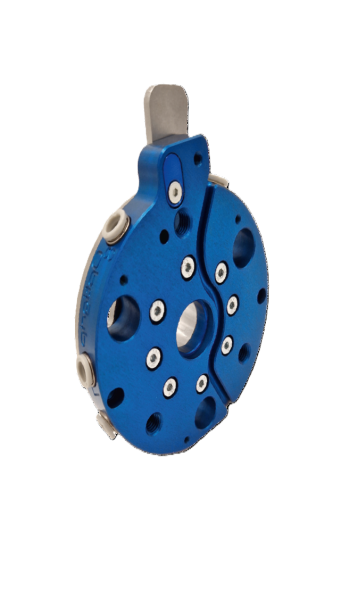

Roboterseite mit Verriegelung Medium 90
Die OPTIGRIP® Roboterseite mit einem Aussendurchmesser von 90mm ist für sämtliche Robotertypen einsetzbar. Es ist über drei M6 Schrauben einfach zu montieren. Es können bis zu 8 Vakuum- oder Druckluftkreise angeschlossen werden.

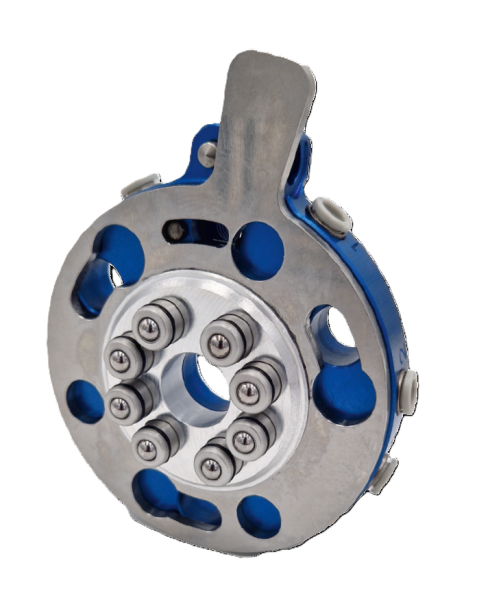

Greiferseite Medium 90
Die OPTIGRIP® Greiferseite mit einem Außendurchmesser von 90 mm ist für sämtliche Robotertypen und zum werkzeuglosen Greiferwechsel bestimmt. Es lässt sich über max. sechs M5 Schrauben einfach an den jeweiligen Greifer montieren. Es können bis zu 8 Vakuum- oder Druckluftkreise angeschlossen werden.
4 weitere Anschluss und Mediendurchführungen
Das OPTIGRIP® Schnellwechselsystem mit dem Außendurchmesser von 90mm ist für sämtliche Robotertypen bis zu einem Handhabungsgewicht von 40 Kg einsetzbar. Es dient zum Greifer-Schnellwechsel an Robotern und vereint vier Funktionen in einer Kupplung

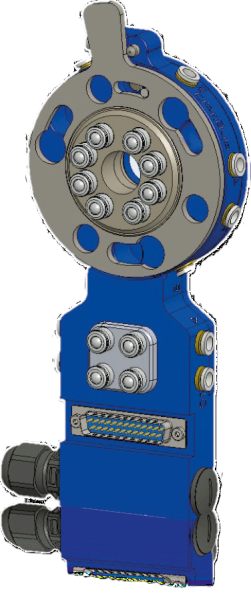

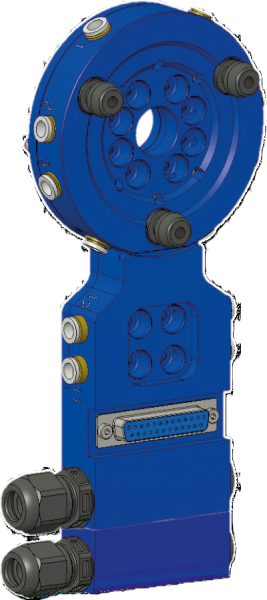

SWS – RS-Roboterseite & SWS GS -Greiferseite- Erweiterung M90
Die OPTIGRIP® Erwiterung M90 kann mit diesem Erweiterungsmodul flexibel auf ihre Bedürfnisse angepasst werden. Es bietet nun zusätzlich 4 weitere Anschluss- und Mediendurchführungen inkl. der bewährten Kugeldruckventile. Somit hat das OPTIGRIP® System dann dann bis zu 12 Anschlussmöglichkeiten für Druck- oder Vakuumkreise. Zudem wurde der SUB-D-Stecker integriert und von einer 15- auf eine 25-polige Steckerkupplungen erweitert.

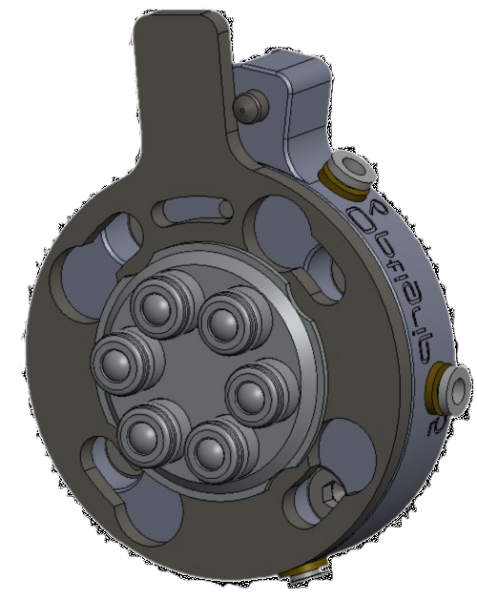

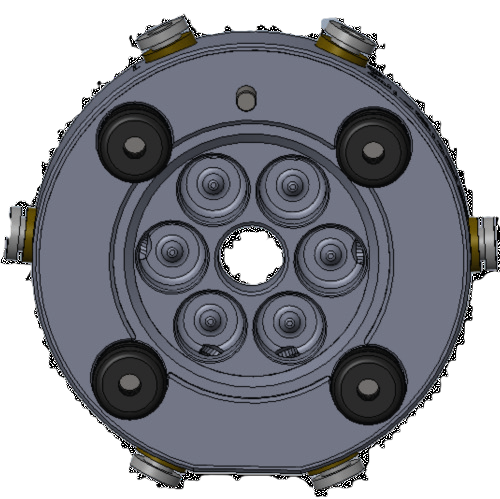

Mit einem Durchmesser von 65mm
Das OPTIGRIP® Schnellwechselsystem mit dem Außendurchmesser 65mm ist vorrangig für sämtliche kleinere Robotertypen und / oder Cobots geeignet und bis zu einem Handhabungsgewicht von 25 Kg einsetzbar. Es dient zum Greifer-Schnellwechsel an Robotern und vereint drei Funktionen in einer Kupplung:
• Eine automatische Medientrennung (6 Anschlüsse für Druckluft/Vakuum) beim Greiferwechsel durch die einzigartige und neue Abdichtgeometrie.
• Durch die optionale Elektrokupplung mit einem Sub-D-Stecker können die Greifersignale verbunden werden.
• Mit der Verriegelungsscheibe und dem neu entwickelten Verriegelungsbolzen wird eine formschlüssige und sichere Verbindung mit reproduzierbarer Wiederholgenauigkeit garantiert.
